產品介紹：

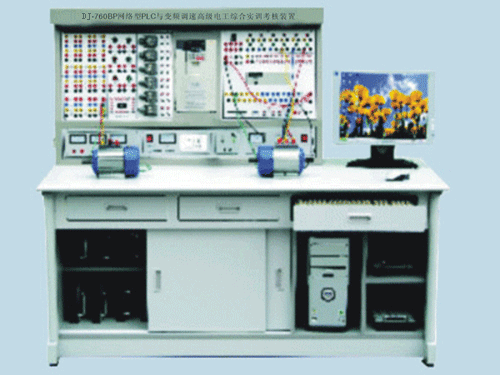

為適應各類院校實驗室建設的需要,我們推出了“網絡型PLC與變頻調速高級電工綜合實訓裝置”。它集可編程邏輯控制器、編程軟件、PLC局域網、MCGS工控組態軟件、變頻器、自動化過程控制、電力拖動等于一體。在本裝置上,可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗,所有實驗均有組態棒圖進行動態跟蹤,裝置配備的主機采用FX2N-48MR的可編程序控制器
 產品結構特點
1、實驗桌：一桌為兩座，主體結構為塑鋼木結構，主體材料采用三聚氰胺雙面貼面板，桌面板采用25mm密度板外貼壓進口防火板(制作成鴨嘴邊)。其截面采用PVC封邊帶高溫熱熔膠封邊。操作臺設兩個抽屜，便于存放導線、實操指導書等，操作臺下方設單元板儲藏柜，方便存放實驗單元板。
2、實驗屏：噴塑鋼結構，固定在操作臺上，電源控制面板設計實驗屏下方；上方中部設計為窗式導軌，實驗單元模塊可分別在導軌上自由裝卸，上方右側設計為編程器模板，方便接插。該實驗屏外形美觀、堅固結實、防銹耐臟、操作簡便。
3、電源控制面板：電源控制臺面板上裝有帶漏電保護器的斷路器，以便在緊急情況下，斷路器跳閘，故障排除后，將漏電按鈕復位，可重新使用。
4、單元板：選用ABS塑料，一次注塑成型，背部盒內可裝線路板及元器件。
5、實驗導線：所有接插件、連接線均采用安全型迭接插件，為學生實驗提供了極高的安全性。
6、實驗臺采用三相五線制供電，為實驗提供安全可靠的電源。
性能特點
1、本實驗裝置不僅能做PLC的常規實驗，而且還可以做PLC的通訊實驗。
2、打開MCGS工控組態軟件的編程環境，任何實驗都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實驗動態跟蹤教學。供助MCGS工控組態軟件，監控實驗臺的實驗情況。
3、實驗室局域網實驗教學
通過485接口可將實驗室內的所有PLC連接起來，構成PLC實驗室局域網，可進行PLC網絡教學實驗。
4、實驗系統由以下幾部分構成：
1)、PLC可編程控制器實驗臺
2)、PLC可編程控制器演示裝置
3)、PLC可編程控制器操作桌
4)、編程應用軟件
5)、PLC及轉接通訊電纜或手動控制器
6)、組態軟件及組態實驗程序
7)、PLC局域網
8)、變頻器
變頻調速實訓項目
1、變頻器的基本操作實驗
2、變頻器的組合和程序運轉實訓
3、變頻器頻率跳變操作和多段速運轉實訓
4、面板功能參數設置與操作實訓
5、外部模擬量控制變頻器開環調速實訓
6、開環系統實訓
7、閉環系統實訓
8、并用操作運轉實訓
9、通訊操作運轉實訓
10、瞬間停電起動實訓
11、PID控制系統實訓
12、變頻器組態實驗
可編程實驗項目
1、執行單元交流接觸器、熱繼電器、能耗控制器、行程開關、輸出動作顯示、三相異步電機，組成常用、常規的（如六種機床電路）和特殊程序要求的各種電路（如機械手控制或過程控制）。
2、實訓單元
1）、與、或、非邏輯功能實訓
2）、定時器、計數器功能實訓
3）、全自動洗衣機演示及實訓
4）、電鍍生產線控制演示及實訓
5）、步進電機演示及實訓
6）、交通燈自控與手控演示及實訓
7）、電機控制演示及實訓
8）、鐵塔之光演示實訓
9）、自動送料裝車系統實訓
10）、自控軋鋼機實訓
11）、水塔水位自動控制實訓
12）、自控成型機實訓
13）、多種液體自動控制實訓
14）、郵件分揀機實訓
15）、四層電梯控制演示實訓
16）、用已編輯好的組態棒圖，對以上任何實驗進行動態跟蹤教學實驗
17）、針對實驗項目的具體要求，學生自行編輯組態棒圖，進行教學實驗
18）、教師端電腦（主站）跟32臺PLC主機（從站）進行直接通信實驗
變頻調速實訓項目
1、變頻器的基本操作實驗
2、變頻器的組合和程序運轉實訓
3、變頻器頻率跳變操作和多段速運轉實訓
4、面板功能參數設置與操作實訓
5、外部模擬量控制變頻器開環調速實訓
6、開環系統實訓
7、閉環系統實訓
8、并用操作運轉實訓
9、通訊操作運轉實訓
10、瞬間停電起動實訓
11、PID控制系統實訓
12、變頻器組態實驗
主要技術指標
1、輸入電源：AC380V±10%（三相五線）50HZ；
2、額定電流：<10A
3、環境溫度：-10℃-40℃
4、相對濕度：<95％（25℃）
5、三菱主機: FX2N-48MR
6、手持編程器：FX20P（另配）
7、變頻器：FR-S520SE
8、外型尺寸：1600×700×1450（mm）
|
